電器部分 |
伺服電機(送料)G1系列 |
1KW |
日本三菱 |
伺服驅動器個G1 |
|
日本三菱 |
伺服電機(轉角)G4系列,帶記憶功能 |
2KW |
日本三菱 |
伺服驅動器G4 |
|
日本三菱 |
精密減速機 |
|
臺灣科泰 |
斜齒輪 |
|
臺灣大同 |
主軸 |
|
臺灣大同 |
開關電源 |
|
臺灣明緯 |
控制系統PLC |
|
日本三菱 |
人機界面 |
10英寸 |
臺灣威綸 |
中間繼電器 |
直流24V |
施耐德 |
接觸器 |
LC1D1210M7N |
恒壓器 |
5KW |
五川 |
直線導軌 |
導軌 |
直徑25X25 |
臺灣上銀 |
導軌 |
直徑25X25 |
傳動軸承 |
|
NSK |
滾珠絲桿 |
40x20 |
臺灣JC |
液壓部分 |
油泵電機 |
2.2KW |
遠東微特 |
高壓定量葉片泵 |
PV2R1-20-20F |
臺灣JH |
液壓系統 |
|
自主設計 |
密封件 |
0圈 |
臺灣鼎基 |
格萊圈 |
美國PARKER |
電磁閥 |
DFB-02-3C2/3C4 |
臺灣聯集 |
DFB-02-3C2/3C4 |
精密減速機 |
|
1:70 |
臺灣科泰 |
適用的管材規格和角度切割范圍
Φ16-95mm×0.6--6.0mm; 方管10X10X4-- 100×100×0.6--5.0MM 切割角度40-90°
生產能力
視要加工的管材長度而定,一般不小于1根
設備夾料范圍:
類型:1.2.支裝夾 可選擇1支 ,根據管子不同的高度裝夾支數。
設備精度范圍:
切管機:送料精度±0.15mm,轉角精度±0.25mm。
設備工作方式:
工藝描述:
檢查設備→人工上料→開啟操作箱→根據管材規格設置→
參數和切割參數→啟動設備→送料小車開始夾料→伺服電機開始送料→轉角電機開始轉角到你設定的角度→開始切割→切割完成→主夾打開.拉料夾打開→然后出料。
對能源介質要求:
電源: AC 380V ±10% 50HZ±1HZ,60kVA
干燥無油壓縮空氣: 壓力0.4~0.6MPa,溫度 ≤50℃,1標準立方米/分
廠房內溫度:0~+40℃ ;地區濕度: 相對濕度≤85%
場地要求:
1、4500X1150X1800MM

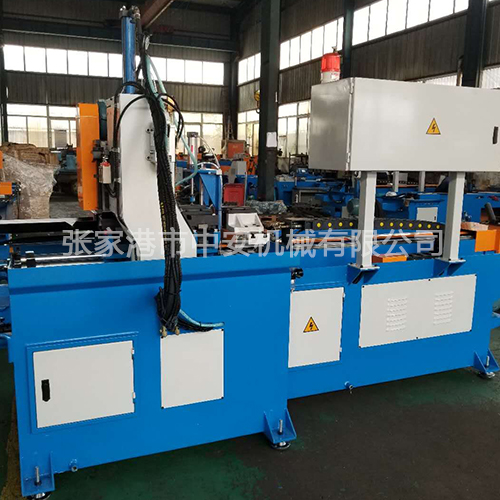

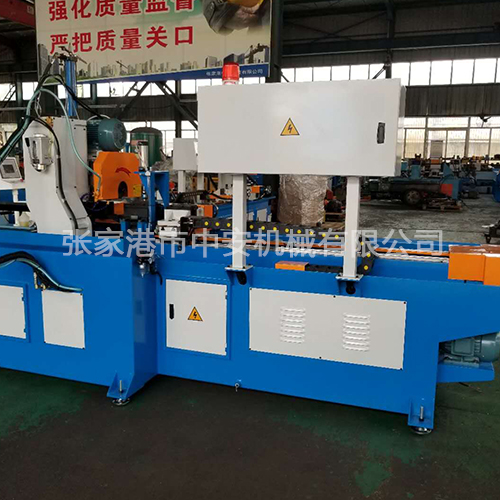

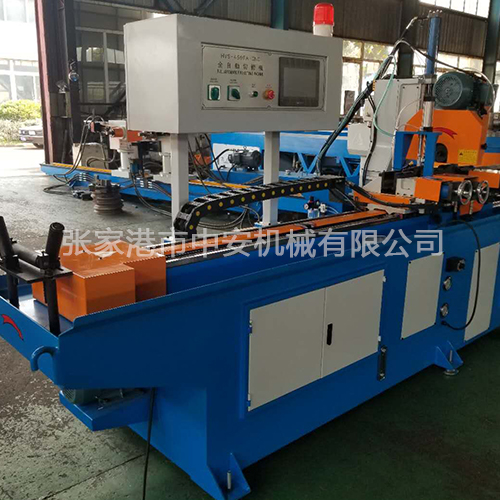

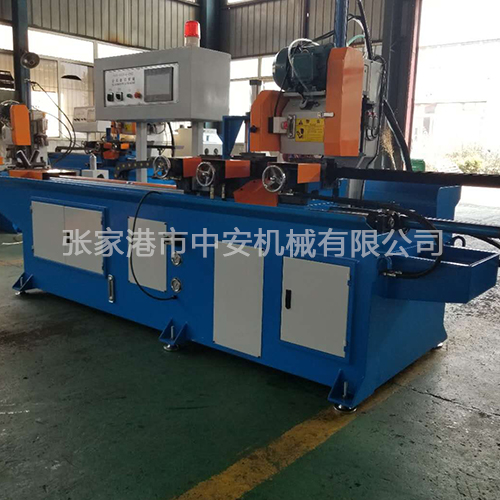

MH-425CNC-2A全自動角度切管機
最大切割 |
圓 管 |
外徑*壁厚(d*mm) |
95*6 |
最小切割 |
圓 管 |
外徑*壁厚(d*mm) |
10*0.6 |
最大切割 |
方管 |
外徑*壁厚(d*mm) |
100X100X5(切割大小明細附說明書里面) |
單次送料長度 |
mm |
可根據客戶要求 |
送料精度 |
mm |
+0.15
- |
切割角度 |
45---90° |
|
轉角精度 |
|
|
+0.2
-0.2 |
刀具選擇 |
高速鋼 |
mm |
¢350 |
油泵馬達 |
|
KW |
2.2 |
主機馬達 |
KW |
3.3/4 |
主軸轉速 |
rpm |
56/102standard |
送料伺服馬達功率 |
KW |
1 |
冷卻水泵 |
W |
90 |
機器外形尺寸 |
mm |
4500*950*1800 |
機械重量Weight |
kg |
2300 |
裝備特點:
1: MH-425CNC全自動角度切管機是本公司自主開發的CNC數控系統,操作簡單維護方便,人機界面上有自動檢測功能,一看就能明了。
2:生產過程穩定產品精度,可實現多支管切割和單支管切割,是做五金裝飾,窗簾裝飾,戶外家具,健身器材,汽車配件,水暖行業,超市貨架,石油管道等等切割理想的設備。
3:加工長度可同時設置鋸切多種尺寸的長度和數量。系統自動分析及進行分類生產。
4:切屑機頭為四軸變速傳動,性能穩定與節能,水冷卻系統確保機械可靠性和耐久性,延長機械使用壽命。
5:機械送料運動部分采用直線導軌加精密減速機,使送料切割精度達到+ -0.2mm。
6:獨特的夾具系統,確保產品不刮傷,不變形,且送給過程流暢。
7:觸摸式人機界面,操作簡單,而且每個系統可獨立操作,又可一體匹配,維護簡單方便。
8:切屑與液體配置了過濾系統,集中處理,方便干凈。
9:角度切割可切八字角,和梯形角度。只需電腦編程。
10:大大為工廠節約人力資源的問題。

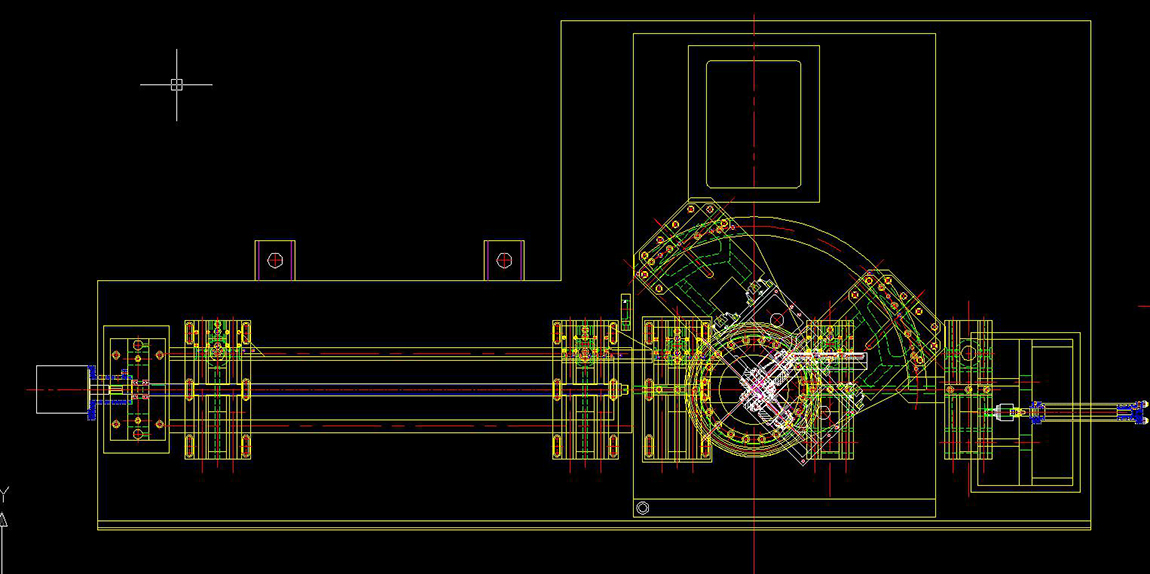

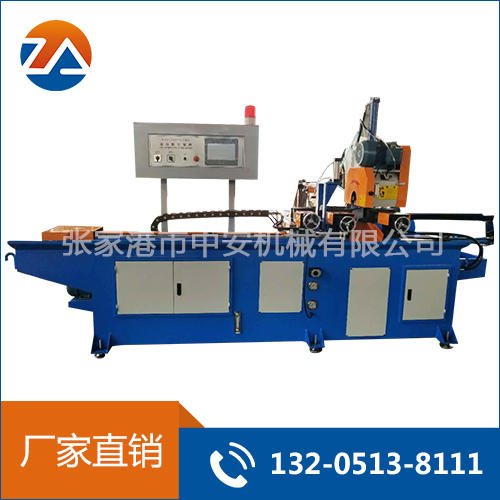

設備示意圖:
