張家港市中安機械有限公司

服務熱線:132-0513-8111

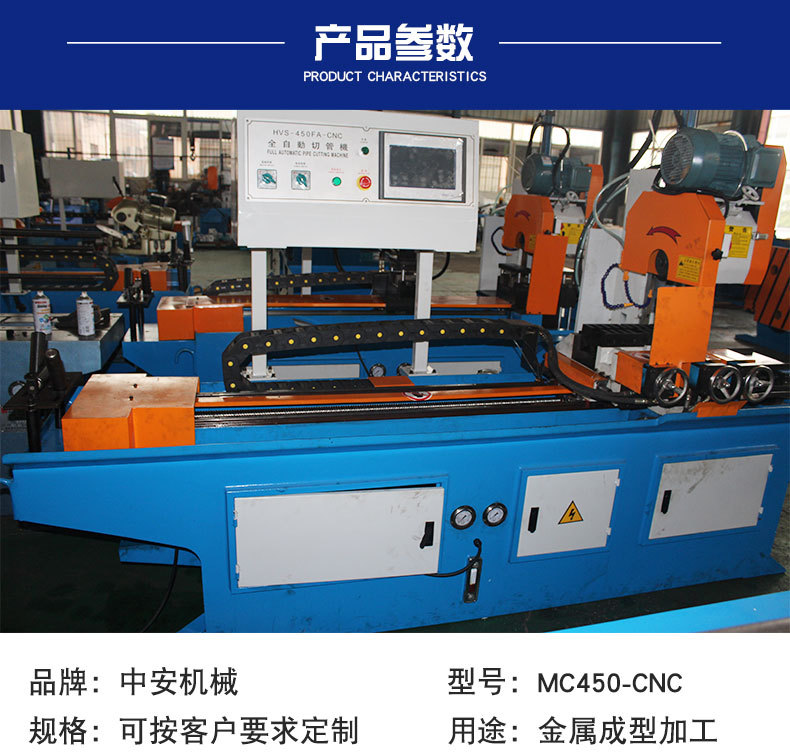

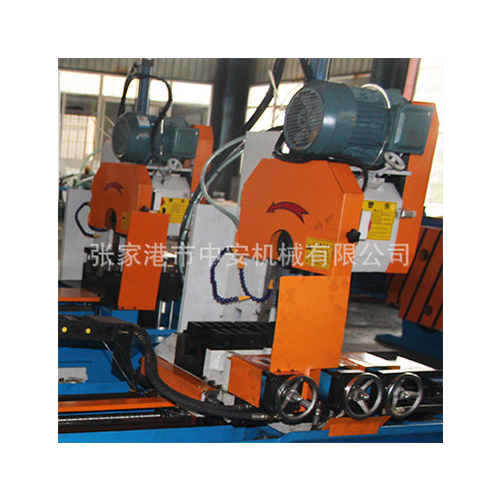

425CNC切管機

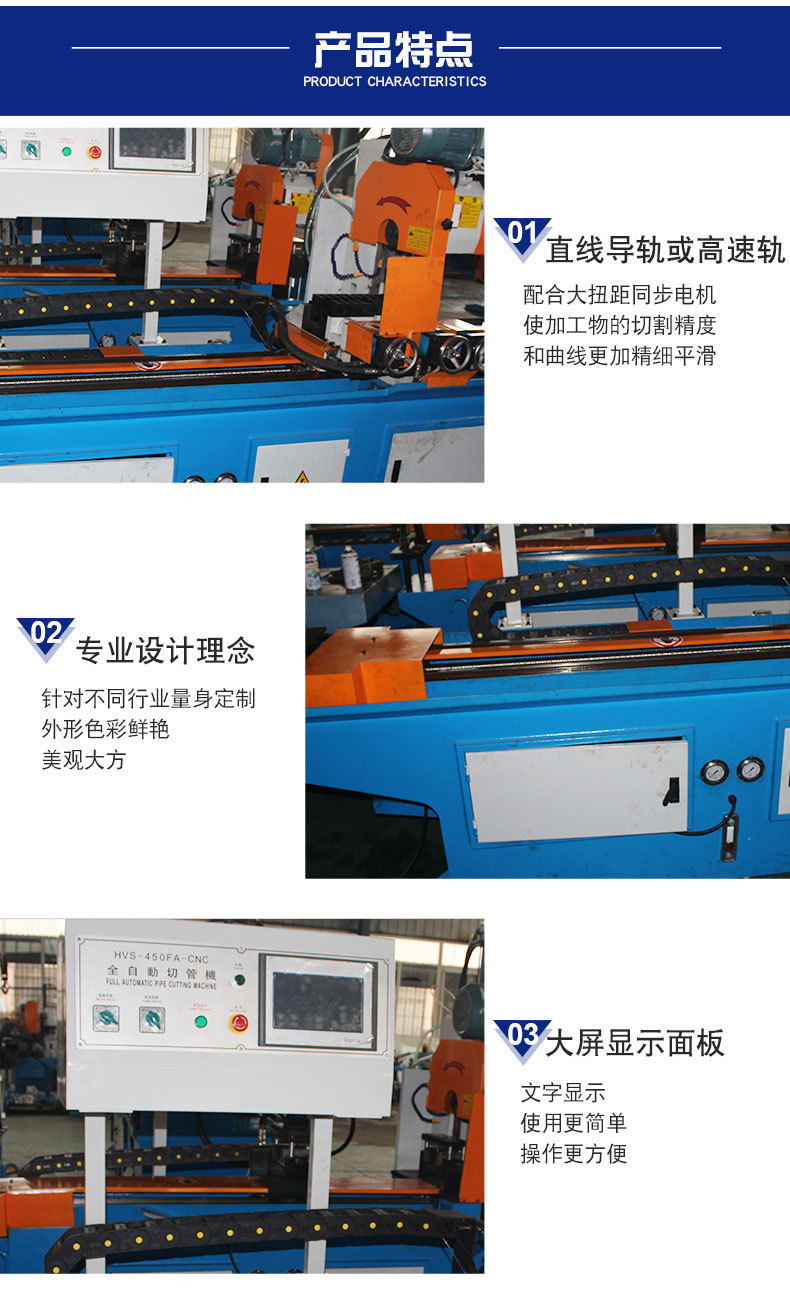

直線導軌或高速軌:配合大扭距同步電機,使加工物的切割精度和曲線更加精細平滑;專業設計理念:針對不同行業量身定制,外形色彩鮮艷,美觀大方;大屏顯示面板:文字顯示,使用更簡單,操作更方便。

詳細介紹
類   別 名   稱 規  格 品  牌
電器部分 伺服電機(送料)G1系列 1KW  日本三菱
伺服驅動器個G1   日本三菱
伺服電機(轉角)G4系列,帶記憶功能 2KW 日本三菱
伺服驅動器G4   日本三菱
 精密減速機   臺灣科泰
斜齒輪    臺灣大同
主軸   臺灣大同
開關電源    臺灣明緯
控制系統PLC   日本三菱

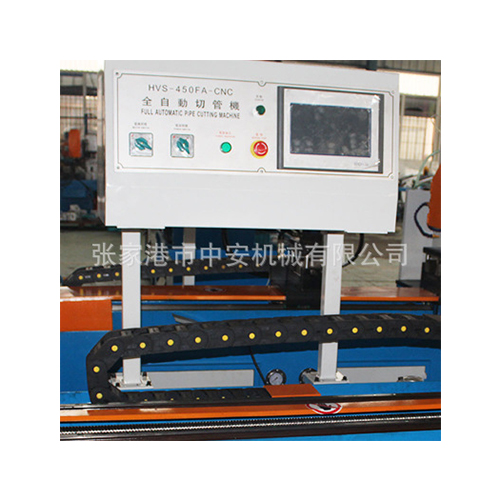

人機界面  10英寸 臺灣威綸
中間繼電器 直流24V 施耐德
接觸器 LC1D1210M7N
恒壓器 5KW 五川
直線導軌 導軌 直徑25X25 臺灣上銀
導軌 直徑25X25
傳動軸承    NSK
滾珠絲桿 40x20 臺灣JC
液壓部分 油泵電機 2.2KW 遠東微特
高壓定量葉片泵 PV2R1-20-20F 臺灣JH
液壓系統   自主設計
密封件 0圈 臺灣鼎基
格萊圈 美國PARKER
電磁閥 DFB-02-3C2/3C4 臺灣聯集
DFB-02-3C2/3C4
精密減速機   1:70 臺灣科泰
適用的管材規格和角度切割范圍
Φ16-95mm×0.6--6.0mm;    方管10X10X4-- 100×100×0.6--5.0MM  切割角度40-90°
生產能力
視要加工的管材長度而定,一般不小于1根
設備夾料范圍:
類型:1.2.支裝夾   可選擇1支 ,根據管子不同的高度裝夾支數。
設備精度范圍
切管機:送料精度±0.15mm,轉角精度±0.25mm。
設備工作方式:
工藝描述:
檢查設備→人工上料→開啟操作箱→根據管材規格設置→
參數和切割參數→啟動設備→送料小車開始夾料→伺服電機開始送料→轉角電機開始轉角到你設定的角度→開始切割→切割完成→主夾打開.拉料夾打開→然后出料。
對能源介質要求:
電源:  AC 380V ±10%  50HZ±1HZ,60kVA
干燥無油壓縮空氣: 壓力0.4~0.6MPa,溫度 ≤50℃,1標準立方米/分
廠房內溫度:0~+40℃ ;地區濕度: 相對濕度≤85%
場地要求:
       1、4500X1150X1800MM
MH-425CNC-2A全自動角度切管機
最大切割 圓 管 外徑*壁厚(d*mm) 95*6
最小切割 圓 管 外徑*壁厚(d*mm) 10*0.6
最大切割 方管 外徑*壁厚(d*mm) 100X100X5(切割大小明細附說明書里面)
單次送料長度 mm 可根據客戶要求
   送料精度 mm +0.15
-
   切割角度 45---90°

轉角精度     +0.2
-0.2
刀具選擇 高速鋼 mm ¢350
油泵馬達   KW 2.2
主機馬達 KW 3.3/4
主軸轉速 rpm 56/102standard
送料伺服馬達功率 KW 1
冷卻水泵 W 90
機器外形尺寸 mm 4500*950*1800
機械重量Weight kg 2300
裝備特點:
        1: MH-425CNC全自動角度切管機是本公司自主開發的CNC數控系統,操作簡單維護方便,人機界面上有自動檢測功能,一看就能明了。
        2:生產過程穩定產品精度,可實現多支管切割和單支管切割,是做五金裝飾,窗簾裝飾,戶外家具,健身器材,汽車配件,水暖行業,超市貨架,石油管道等等切割理想的設備。
        3:加工長度可同時設置鋸切多種尺寸的長度和數量。系統自動分析及進行分類生產。
        4:切屑機頭為四軸變速傳動,性能穩定與節能,水冷卻系統確保機械可靠性和耐久性,延長機械使用壽命。
        5:機械送料運動部分采用直線導軌加精密減速機,使送料切割精度達到+ -0.2mm。
        6:獨特的夾具系統,確保產品不刮傷,不變形,且送給過程流暢。
        7:觸摸式人機界面,操作簡單,而且每個系統可獨立操作,又可一體匹配,維護簡單方便。
        8:切屑與液體配置了過濾系統,集中處理,方便干凈。
        9:角度切割可切八字角,和梯形角度。只需電腦編程。
        10:大大為工廠節約人力資源的問題。

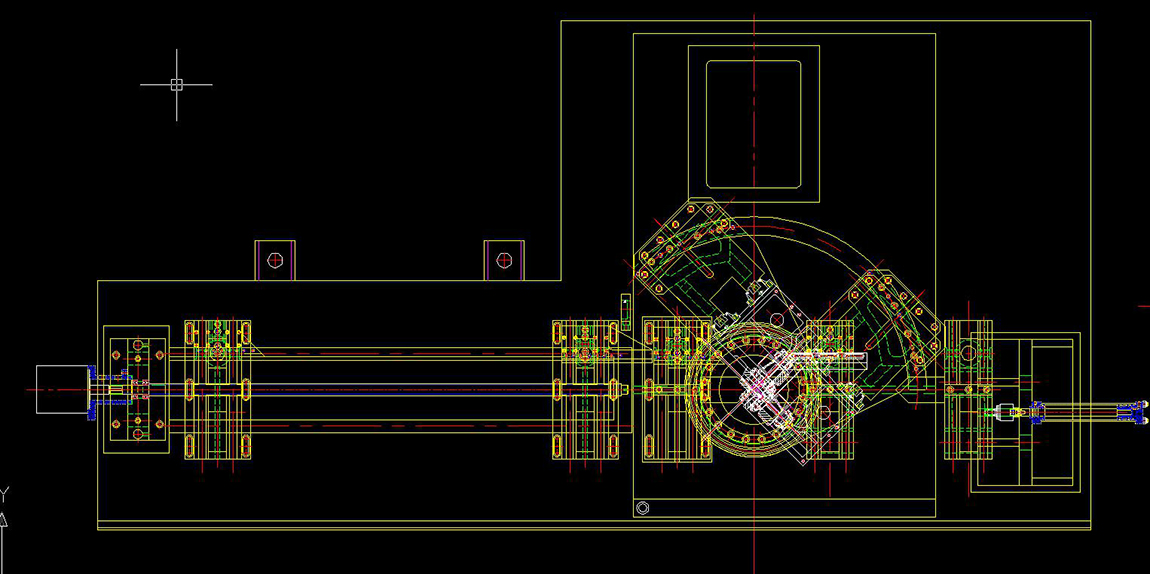

設備示意圖:
